Panasonic TU-MSF100

(Our category: Set Top Box/TV Receiver Remote)

Replacement Remote Control. No setup is required. All you need to do is to insert two batteries and it is ready to use. Long battery life; remote goes into very low power sleep mode when not in use.

This remote works on the Panasonic TU-MSF100 only.

You will be able to access the important setup menus and also;

With the high VAT rate and cost of postage why not add a TV to this DTV remote and control the two things for a small amount more: 2-in-1

We do have a Panasonic page where you can view all 3m remote controls for Freeview, Dtv, Freesat, Television and DVD. Guaranteed same business day postage right up to 5pm. See our feedback on ebay in corner below. 1st class post - small packet that will fit through your letterbox.

Panasonic TU-MSF100

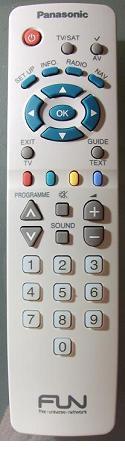

Remote Control : Panasonic TU-MSF100

£10.99


Notes on the functions:

^,up for menu item selection - may also do channel+

ente,accept the input in the menu or channel selection

>,go right in menu / guide

v,go down in on screen menu

vol-,decrease the volume




TU­MSF100
Digitaler Empfänger für Satellitenfernsehen
Bedienungsanleitung
Dolby und das Doppel-D Symbol sind eingetragene Warenzeichen der Dolby Laboratories. In Lizenz
 von Dolby Laboratories hergestellt. TQB8E3490 TQB8E3488-1
WILLKOMMEN
Sehr geehrter Pansonic-Kunde, Wir begrüßen Sie als neues Mitglied unserer Panasonic-Kundenfami
lie und hoffen, daß Ihr neuer digitaler Empfänger Ihnen viele Jahre Freude bereiten wird. Es h
andelt sich hierbei um ein sehr modernes Gerät. Der Abschnitt Schnellstart informiert Sie darü
ber, wie Sie schnell mit der Benutzung beginnen können. Sie können im Anschluß die Bedienungsa
nleitung ganz durchlesen, und sie zum späteren Nachschlagen aufbewahren.
INHALT
Warnungen und Vorsichtsmassnahmen . . . . . . . . . . . . . 2 Zubehörteile . . . . . . . . . .
 . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Bedientasten am Gerät und der Fernbedie
nung . . . . . . 4 Menü-Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . 5 Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 S
chnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 SET UP M
ENÜ - Überblick . . . . . . . . . . . . . . . . . . . . . . . . 9 Timerprogrammierung . . . .
. . . . . . . . . . . . . . . . . . . . . . 10 Grundeinstellung, Interne Einstellung. . . . .
. . . . . . 12 TV/Videorecorder . . . . . . . . . . . . . . . . . . . . . . . . . 13 Modemeins
tellung . . . . . . . . . . . . . . . . . . . . . . . . 13 Softwareaktualisierung . . . . . .
. . . . . . . . . . . . . . 14 Serieller Anschluß . . . . . . . . . . . . . . . . . . . . . .
. . 14 Display Einstellungen . . . . . . . . . . . . . . . . . . . . . 14 TV/Radio Liste - Übe
rblick . . . . . . . . . . . . . . . . . . . . 15 TV Programme hinzufügen . . . . . . . . . .
. . . . . . . 15 TV Programme löschen . . . . . . . . . . . . . . . . . . . . 16 TV Programme
verschieben . . . . . . . . . . . . . . . . 17 Kindersicherung . . . . . . . . . . . . . . . .
 . . . . . . . . . . . . 18 Installation - Überblick . . . . . . . . . . . . . . . . . . . . .
 . . . . . 19 Antennenkonfiguration . . . . . . . . . . . . . . . . . . . . . . . 19 Programms
uche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Erstinstallation . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . 31 Signaltest . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . 31 Common Interface . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . 32 MHP Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . .
 . . . 32 Navigator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33 RADIO Navigator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 INFO. . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 VIDEOTEXT. .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 UNIVERSAL FERNBEDIENUNG
 . . . . . . . . . . . . . . . . . . . 37 ANSCHLUSSVERBINDUNGEN AN DER GERÄTERÜCKSEITE . . . .
 . . . . . . . . . . . . . . . . . . . . . . . . 38 STÖRUNGSSUCHE . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . 39 SYSTEM-STEUERUNG NEU EINSTELLEN . . . . . . . . . . 39 TECHNI
SCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
WARNUNGEN UND VORSICHTSMASSNAHMEN
l l l l
ll l
l l
2Dieses Gerät arbeitet mit Wechselstrom von 220 -240 V, 50 Hz. Das CE-Zeichen finden Sie auf de
m Typenschild hinten am Gerät. Das Gerät entspricht der Elektromagnetischen Verordnung(EMV). I
hr Gerät darf nie im Regen oder in übermäßig feuchten Räumen betrieben werden. Andernfalls kön
nten Schäden auftreten, die elektrische Schäden oder einen Brand verursachen. ACHTUNG HOCHSPAN
NUNG !!! Nehmen Sie niemals die Geräteabdeckung ab, da dadurch stromführende Teile freigelegt
werden. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Das Gerät sollte keiner direk
ten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden. Dieser Fernseher darf nicht
 mit Tropf- oder Spritzwasser in Berührung kommen. Mit Wasser gefüllte Gegenstände, wie Vasen,
 dürfen nicht auf oder über dem Fernseher abgestellt werden. Der Ein-/Ausschalter an diesem Ge
rät unterbricht die Verbindung zum Netz nicht komplett. Wenn das Gerät längere Zeit nicht genu
tzt wird, sollte der Netzstecker aus der Steckdose gezogen werden. PFLEGE DES GEHÄUSES Ziehen
Sie den Netzstecker aus der Steckdose. Das Gehäuse können Sie mit einem sauberen, weichen Tuch
 abwischen, das mit einem milden Reinigungsmittel und Wasser angefeuchtet wird. Verwenden Sie
keine Produkte, die Benzol oder Petroleum enthalten. Angemessene Belüftung ist wichtig, um ein
 Versagen der elektrischen Bauteile zu verhindern. Wir empfehlen einen Mindestabstand von 5 cm
 rund um das Gerät, auch wenn sich dieses in einem Schrank oder einem Regal befindet. Das Prod
ukt TU­MSF100 ist zum Anschluss an das analoge öffentliche Kommunikationsnetz vorgesehen. ,,Wi
r, Matsushita Electric (UK) Ltd., erklären, dass dieses Produkt den grundsätzlichen Anforderun
gen und anderen relevanten Bestimmungen der R&TTE Richtlinie 1999/5/EC entspricht. ,,Eine Kopi
e der Konformitätserklärung des Herstellers in bezug auf die grundsätzlichen Anforderungen der
 R&TTE Richtlinie finden Sie auf unserer Website unter http://doc.panasonic-tc.de."
ZUBEHÖRTEILE
Haben Sie alle Zubehörteile im Karton vorgefunden?
Bedienungsanleitung TQB8E3490 SCART-Kabel PAN-003-03
TU­MSF100 Digitaler Empfänger für Satellitenfernsehen
Garantiekarte TQD8E18032 Modemkabel PAN001-04FB2
Fernbedienung EUR511330
Batterien für die Fernbedienung (2x Größe R6 (UM3))
Netzkabel TSXA157
Batterien für die Fernbedienung
Den Batteriefachdeckel der Fernbedienung abnehmen. Die Batterien einsetzen, dabei auf korrekte
 Ausrichtung der Pole (+ und ­) achten. Deckel wieder einsetzen.
l l l
Achten Sie darauf, daß die Batterien korrekt ausgerichtet sind (+ und ­). Verwenden Sie nie al
te und neue Batterien zusammen. Entnehmen Sie alte, aufgebrauchte Batterien sofort. Verwenden
Sie nie zwei verschiedene Batterietypen, z.B. Alkali und Mangan. Verwenden Sie keine aufladbar
en Batterien (Ni-Cd)
3BEDIENTASTEN AM GERÄT UND DER FERNBEDIENUNG
TIMER Rot, wenn Timer-Aufnahme im Einsatz ist ONLINE-VERBINDUNG, erscheint wenn das Gerät eine
 Online-Verbindung herstellt RADIO Rot, wenn Radiomodus aktiviert wurde
Netzschalter Ein-/Ausschalter Einschub für die PC-Karte. Siehe Seite 32. Hier ziehen, um Klapp
e zu öffnen. CTRL Gebrauch zusammen mit J K F G und OK, erlaubt Zugriff auf das Menüsystem.
Die Cursor Tasten werden benutzt, um innerhalb der Menüs zu manövrieren und Optionen auszuwähl
en.
J K F G
Tasten für Sender aufwärts, abwärts
OK Wählt markierte Option aus oder bestätigt Ihre Wahl Die folgenden Kombinationen können benu
tzt werden, um die Aufgaben der folgenden Fernbedienungstasten zu reproduzieren: CTRL + OK Hat
 die gleiche Funktion wie die EXIT Taste. Hat die gleiche Funktion wie die rote Taste. CTRL +
F Hat die gleiche Funktion wie die grüne Taste. CTRL + G Hat die gleiche Funktion wie die gelb
e Taste. CTRL + J CTRL + K Hat die gleiche Funktion wie die blaue Taste. Schaltet zwischen Ste
uerung des TU­ MSF100 oder Fernsehgerätes um. Siehe Seite 37. Zum Einsatz in FUN Applikationen
. Beim Einsatz zur Steuerung des Fernsehgerätes schaltet diese Taste von TV- auf AV-Betrieb um
.Bereitschaftsschalter Ein/Aus INFO. Zeigt Programminformationen an. Siehe Seite 36. SET UP Zei
gt das Hauptmenü an. Siehe Seite 9. Cursor-Tasten zur Navigation in Menüs und zur Auswahl und
Regulierung EXIT Zum Verlassen eines Menüs oder um auf die vorausgegangene Menüstufe zurückzug
ehen. Wird oft in FUN Applikationen benutzt, zur Navigation oder zum Verlassen, Stoppen der Ap
plikation. Einsatz farbiger Tasten für: Auswahl von Optionen in den Navigator-VideotextFunktio
nen (siehe Seite 33 und 36)
RADIO Zur Eingabe des NavigatorBildschirms für Radiosender. Siehe Seite 36. NAV. Ruft den Navi
gator-Bildschirm auf. Siehe Seite 33. OK bestätigt / gibt Ihre Wahl ein. Erlaubt Zugriff auf d
ie Elektronische Programmsteuerung (EPG), sofern verfügbar. Schaltet Fernseher auf Textmodus u
m (zuerst TV/SAT drücken, um den Modus Fernsehsteuerung zu wählen). Mit der Stummtaste wird di
e TU­MSF100Ausgabe ausgeschaltet. Durch erneutes Drücken der Taste wird der Ton wiederhergeste
llt. TV Lautstärke lauter / leiser
Tasten für Sender aufwärts, abwärts.
Öffnet das Menü Sound Optionen, läßt Sie Stereo, Mono oder Sprachoptionen wählen, sofern verfü
gbar. Siehe Seite 35.
Kanalumschalttasten (0-9) und Videotextseitentasten (siehe Seite 36). Schaltet das Gerät ein,
wenn es sich im Bereitschaftszustand befindet.
4MENÜ - ÜBERBLICK
Drücken Sie die SET UP Taste, um das Menü zu öffnen. Das Menü Timerprogrammierung erlaubt Ihne
n Sender auszuwählen, die Sie aufzeichnen oder nicht verpassen möchten. Das Gerät wählt automa
tisch den richtigen Sender zur richtigen Zeit. Siehe Seite 10.
Timer Programmierung
Das Menü Grundeinstellungen erlaubt Ihnen, Veränderungen am Betrieb und der Konfiguration des
Gerätes vorzunehmen, Siehe Seiten 12 bis 14.
Grundeinstellungen
Das Menü TV/Radio Liste ermöglicht Ihnen die Organisation der Senderliste mit den Funktionen H
inzufügen, Löschen und Verschieben. Siehe Seiten 15 bis 17.
TV/Radio Liste
Die Kindersicherung erlaubt Ihnen, den Zugang zum Gerät zu kontrollieren und Altersbeschränkun
